5.3   三维绘图
         在主窗口的“绘图”下拉菜单中选择“三维曲面”选项,打开绘制三维曲
     面的窗口,如图5-3-1所示。

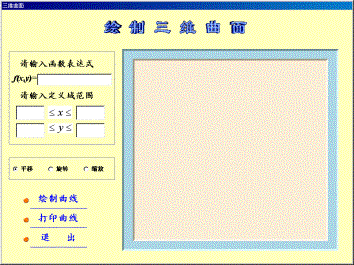

5-2-1  绘制三维曲面窗口


其中各项的意义与功能如下:
请输入函数表达式:输入所要绘制曲面的函数表达式,有效表达式及运算符
                  号请用鼠标单击这里查看详细内容。
请输入定义域范围:输入要绘制曲面的函数的自变量的绘图取值范围。
平移:选中此单选按钮,可以用鼠标向任意方向拖动三维图形。
旋转:选中此单选按钮,可以用鼠标向任意方向旋转三维图形。
缩放:选中此单选按钮,可以通过用鼠标拖动来缩放三维图形。缩放图形时,
      鼠标只能前后移动,鼠标向前移动时图形放大;鼠标向后移动时图形
      缩小。
绘制曲面:当函数表达式和自变量的取值范围正确输入之后,用鼠标单击此
          超链可以在窗口的右侧绘制出相应的曲面图形。
打印曲面:打印所绘制的曲面。
退出:关闭绘制三维曲面窗口。
要绘制某一函数的曲面,基本方法是:
1)在“请输入函数表达式”文本框中输入要绘制的函数表达式。
2)在“请输入定义域范围”文本框中输入自变量的上下限
3)用鼠标单击“绘制曲面”,在窗口右侧绘制出相应的曲面。
    例如,要绘制函数f(x,y)=sin(x)*cos(y)在区域[1,5][1,5]上的曲面图
形,可以先在“请输入函数表达式”文本框中输入该函数的表达式,然后在
“请输入定义域范围”的xy的取值范围文本框中分别输入“1”和“5”,最
后单击“绘制曲面”,就可以画出该函数的曲面图形了,如图5-3-2所示。

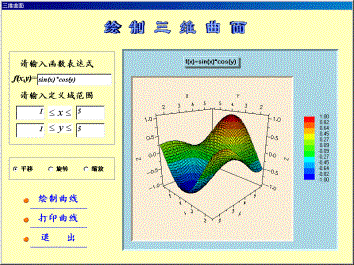

5-3-2  绘制三维曲面图形实例
