在压强－温度函数图象(P－t图或P－T图)、压强－体积函数图象(即P－V图)以及体积－温度函数图象(即V－T图)上画出的一定质量气体体积保持不变的状态变化图线(即等容线)。

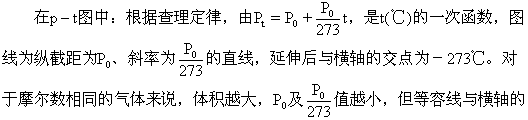

交点仍为－273℃。如图(1)所示。

在P－T图中：由于T(K)与t(℃)的关系是T＝t＋273，由定律可导出

象横轴原点改在－273℃处，即可得到在P－T图中的等容线。如图(2)所示。

在P－V图中：由于体积保持不变，而且P、V都只能取正值，所以等容线为在第一象限中与+P轴平行的一簇平行直线。对于摩尔数相同的气体来说，体积越大，等容线距坐标原点越远。如图(3)所示。

在V－T图中：由于体积保持不变，而且V、T都只能取正值，所以等容线为在第一象限中与T轴平行的一簇平行直线。对于摩尔数相同的气体来说，体积越大，等容线距坐标原点越远。如图(4)所示。
